電纜橋架進場驗收要求

發布時間：2017-12-22 14:19:06?? 點擊次: ?? 東莞雷正電纜橋架有限公司

以下分享電纜橋架進場檢測驗收要求，電纜橋架廠家也需要進來看下，工地是怎么驗收的。

采購前：

在選型時一定要注意下橋架的所有安裝附件是否符合標準規范化的成套要求。建筑物內橋架可以獨立架設，也可以附設在各種建筑物和管廊支架上，當然安裝的時候需如果在戶外，而往后又難維護的場所一定要采用高腐蝕材質的橋架，如 “ 玻璃鋼、熱浸鋅 ”，安裝在建筑物外露天的電纜橋架，所有主件與附件均需進行鍍鋅處理，如果是在鄰近海邊或屬于腐蝕區，則材質必須具有防腐、耐沖擊、耐潮的才行，如：玻璃鋼、熱浸鋅、鋁合金材質等等。

檢查驗收時：

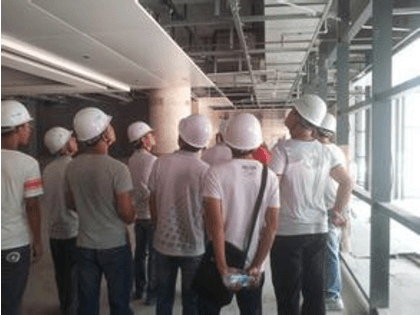

橋架檢查驗收

電纜橋架進場檢查驗收的七大步驟：

1、依據企業規范標準對橋架進行檢驗

2.、檢驗程序及檢測方法

　　(1) 外觀：電纜橋架本身外觀鋅層是否有損壞或者其他涂層是否有脫落。

　　(2) 電纜橋架本身應光滑、平整、外徑口無損傷電纜絕緣。

　　(3) 外形：兩對邊應平行，兩側邊對底邊應垂直，斷面形狀應端正，無彎曲、扭曲、裂紋、邊沿毛刺等缺陷

3、表面處理

　　橋架表面應根據施工現場環境的要求進行鍍、涂防護處理，各種防護層的厚度和附著力應符合橋架承載規范：電纜橋架承載重量表

　　 (1) 厚度熱鍍鋅電纜橋架主體對1.5~3mm厚度,最小平均厚度≥55am，最小局部厚度45am >3mm厚度 70am 局部55am

　　 (2) 電鍍鋅或鋅鎳合金。橋架主體≥12 am 附注(93)

　　(3) 噴涂或噴漆。橋架主體≥50 am 檢測方法：按（GB1764-79漆膜厚度測定法）磁性測厚儀檢測。注：（GB1764-79漆膜厚度測定法），下面有下載地址。

　　(4) 附著力——檢測橋架本身的鍍涂層或者涂層的粘合牢度。如果易脫落則不合格

　　(5) 電鍍鋅和鋅合金。按試驗應不脫落

　　(6) 噴涂或噴漆。不低于（GB1720漆膜附著力測定法）中的3級，檢驗用附著力測定儀。 注：（GB1720漆膜附著力測定法），下面有下載地址。

4.、光澤度。防護處理的表面光澤應不低于60%，用光澤度儀測量數字可直接顯示。

　　
5.、耐鹽霧性。表面防護層應具有表4中規定的3級耐鹽霧性。

　　
6.、生產制造精度

　 (1) 橋架的長度的偏差。當長度小于等于2米時，極限偏差為±2mm~±3mm，當長度大于2mm時，極限偏差±4mm

　　 (2) 托臂自由狀態時垂直高度允差為上翹1/100

　　(3) 其它尺寸公差按（GB1804-V尺寸公差）。注：（GB1804-V尺寸公差），下面有下載地址。

　　(4) 橋架表面平面度允差熱鍍鋅防護處理平面度允差每米不大于8mm。電鍍鋅和噴漆，防護處理平面度允差每米不大于4mm

　　(5) 橋架的寬度極限偏差。當寬度大于400mm時，極限偏差為±4mm，當寬度小于等于400mm時，極限偏差為±3mm。蓋板取正偏差，槽底寬取負偏差。

7、接地噴塑電纜橋架應有良好的接地，橋架用連接板連接時，任一未噴涂點與接地端子間的連接電阻不大于0.1歐姆。

福利：

1、（GB1764-79漆膜厚度測定法），下載地址： http://pan.baidu.com/s/1i5RlZEH 密碼：oohp

2、（GB1720漆膜附著力測定法），下載地址： http://pan.baidu.com/s/1qYL8a6K 密碼：2cak

3、（GB1804-V尺寸公差），下載地址：http://pan.baidu.com/s/1slUt2RN 密碼：w61m
