電纜橋架厚度規范

發布時間：2020-12-18 17:30:59?? 點擊次: ?? 東莞雷正電纜橋架有限公司

電纜橋架的類型主要分為槽式、梯式、托盤式。

1、槽式電纜橋架:槽式橋架的形狀是全密封型，如箱子的形狀，整體密封。

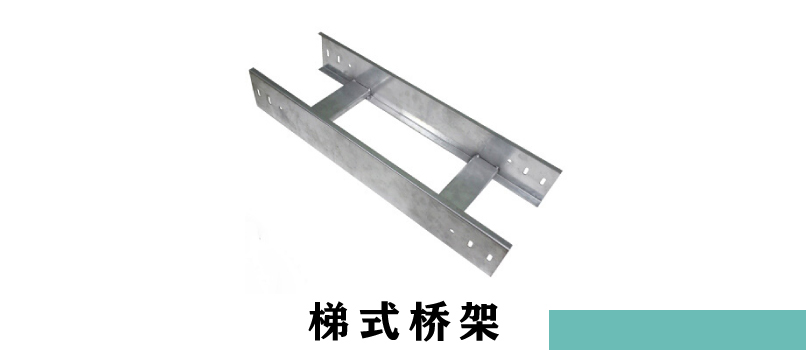

2、梯形電纜橋架:形狀如梯形，中間手動電焊固定橫桿加固，承受能力優于槽式、托盤式，主要用于鋪設大跨度電纜，大口徑電纜輸電同時發出的熱量大，適合梯形電纜橋架，透氣性好。

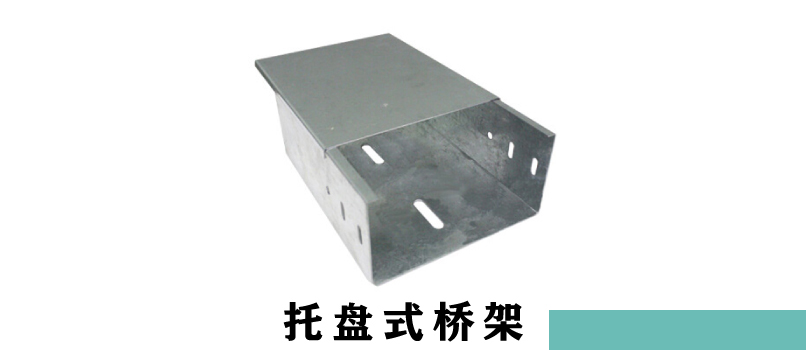

3、托盤式電纜橋架:托盤式橋架形狀為半密封型，整體與槽式橋架相同，但只有托盤式底部有孔，有利于散熱，因此被稱為托盤式電纜橋架。

電纜橋架材質分為：鍍鋅電纜橋架、涂裝電纜橋架、不銹鋼電纜橋架、鍍彩電纜橋架、分隔式電纜橋架、節能型電纜橋架、鋁合金電纜橋架、熱浸鋅電纜橋架、氧化鋁電纜橋架、防火電纜橋架等。

電纜橋架國標厚度介紹：

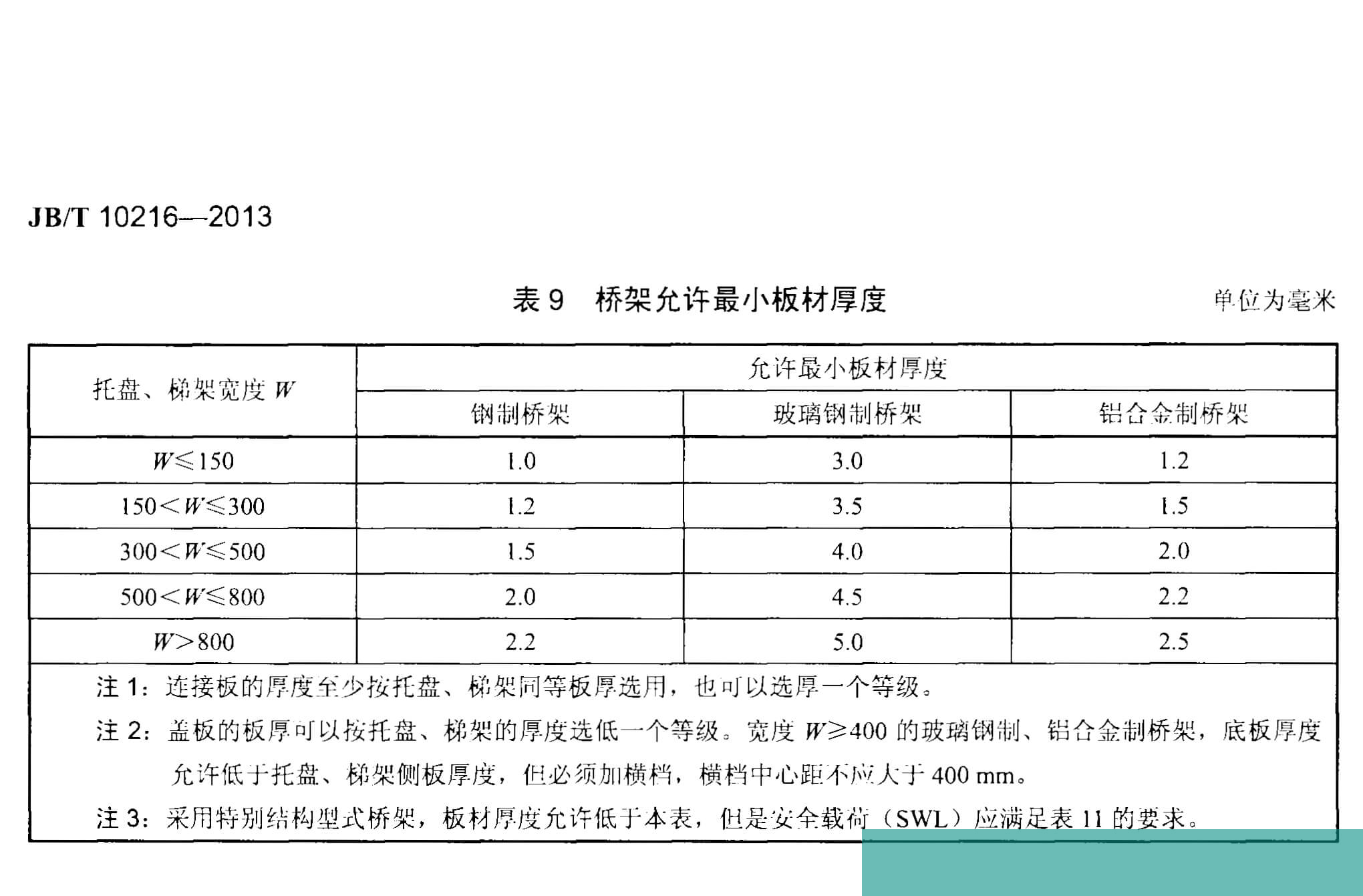

根據《JBT10216-2013 電控配電用電纜橋架》，電纜橋架國標厚度標準如下：

電纜橋架常用規格介紹：

材料名稱	規格(寬*高)
電纜橋架	40*15
電纜橋架	40*20
電纜橋架	40*25
電纜橋架	40*30
電纜橋架	40*40
電纜橋架	50*15
電纜橋架	50*20
電纜橋架	50*25
電纜橋架	50*30
電纜橋架	50*40
電纜橋架	50*50
電纜橋架	60*15
電纜橋架	60*20
電纜橋架	60*25
電纜橋架	60*30
電纜橋架	60*40
電纜橋架	60*50
電纜橋架	60*60
電纜橋架	70*30
電纜橋架	70*40
電纜橋架	70*50
電纜橋架	75*50
電纜橋架	80*20
電纜橋架	80*25
電纜橋架	80*30
電纜橋架	80*40
電纜橋架	80*50
電纜橋架	80*60
電纜橋架	80*70
電纜橋架	80*80
電纜橋架	100*40
電纜橋架	100*50
電纜橋架	100*60
電纜橋架	100*65
電纜橋架	100*70
電纜橋架	100*75
電纜橋架	100*80
電纜橋架	100*100
電纜橋架	120*40
電纜橋架	120*50
電纜橋架	120*60
電纜橋架	120*65
電纜橋架	120*80
電纜橋架	120*100
電纜橋架	120*120
電纜橋架	150*50
電纜橋架	150*60
電纜橋架	150*65
電纜橋架	150*70
電纜橋架	150*75
電纜橋架	150*80
電纜橋架	150*100
電纜橋架	150*120
電纜橋架	150*150
電纜橋架	200*50
電纜橋架	200*60
電纜橋架	200*65
電纜橋架	200*70
電纜橋架	200*75
電纜橋架	200*80
電纜橋架	200*100
電纜橋架	200*120
電纜橋架	200*150
電纜橋架	200*200
電纜橋架	250*80
電纜橋架	250*100
電纜橋架	250*120
電纜橋架	250*125
電纜橋架	250*150
電纜橋架	250*200
電纜橋架	300*80
電纜橋架	300*100
電纜橋架	300*120
電纜橋架	300*150
電纜橋架	300*200
電纜橋架	300*250
電纜橋架	350*150
電纜橋架	350*200
電纜橋架	400*100
電纜橋架	400*150
電纜橋架	400*200
電纜橋架	400*250
電纜橋架	400*300
電纜橋架	450*200
電纜橋架	500*100
電纜橋架	500*150
電纜橋架	500*200
電纜橋架	500*250
電纜橋架	500*300
電纜橋架	600*100
電纜橋架	600*150
電纜橋架	600*200
電纜橋架	600*250
電纜橋架	600*300
電纜橋架	700*100
電纜橋架	700*150
電纜橋架	700*200
電纜橋架	800*100
電纜橋架	800*150
電纜橋架	800*200
電纜橋架	800*250
電纜橋架	800*300
電纜橋架	800*400
電纜橋架	900*150
電纜橋架	900*200
電纜橋架	1000*100
電纜橋架	1000*150
電纜橋架	1000*200
電纜橋架	1000*250
電纜橋架	1000*300
電纜橋架	1000*400
電纜橋架	1200*100
電纜橋架	1200*150
電纜橋架	1200*200
電纜橋架	1200*300
電纜橋架	1200*400
電纜橋架	1400*100
電纜橋架	1400*150
電纜橋架	1500*100

本內容由網友提供，僅供參考
