┏導讀┓

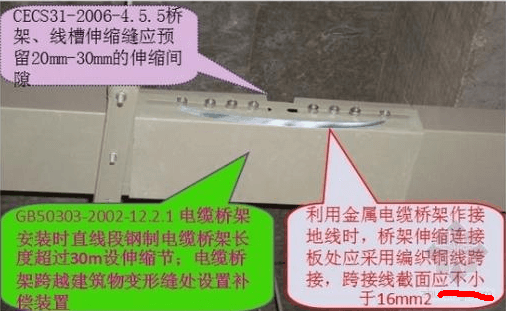

很多朋友不知道有電纜橋架伸縮節這個東西，是用于電纜橋架連接用的，
按照電氣裝置安裝工程電纜線路施工及驗收規范 GB50168-2006 第4.2.7條規定：
當直線段鋼制電纜橋架超過30m、鋁合金或玻璃鋼制電纜橋架超過15m時，應有伸縮縫，其連接宜采用伸縮連接板;電纜橋架跨越建筑物伸縮縫處應設置伸縮縫。
加伸縮縫（節）主要是考慮室外橋架熱脹冷縮，不加伸縮縫容易變形（伸縮節處要跨接地線）。室內一般不會超過15~30米，也很少有人注意此項。
電纜橋架伸縮縫怎么連接：
1、要跨越伸縮縫的橋架至少一側有較長的直線段，宜超過30m，或伸縮縫兩側直線段橋架相加有30m，中間無水平或垂直彎通。以便于在橋架中留電纜(或電線)的伸縮余量，這個余量應大于伸縮縫寬L。
2、當伸縮縫處橋架下方有足夠的空間時，可斷開橋架，斷開距離B應大于建筑物伸縮縫寬L，而且要保證所有電纜能隨伸縮縫自由伸縮，不受損壞，同時滿足伸和縮時，電纜最小彎曲半徑R的要求。
3、若伸縮縫處橋架下方沒有足夠的空間，應在離伸縮縫最近處設置變寬直通，變寬直通的規格，應按能留足電纜伸縮余量(大于L)，同時伸縮時都能滿足電纜最小彎曲半徑需要。伸縮縫兩邊變寬直通之間的距離B可略大于伸縮縫寬L。當伸縮縫處橫向沒有空間、無法安裝變寬直通時，可向伸縮縫兩側適當移位。當兩邊各設一只變寬直通仍不能符合留足電纜伸縮量和最小彎曲半徑要求時，伸縮縫兩側可安裝兩只對稱連接的變寬直通。伸縮縫兩邊橋架之間距離B仍略大于L。
