一，電纜橋架的用途：
電纜橋架適用于電壓10千伏以下的電力電纜，以及控制電纜、照明配線等的室內、室外架空電纜溝、隧道的敷設。
電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀、維護檢修方便等的優點。
二、型號種類：
1、按形式分：

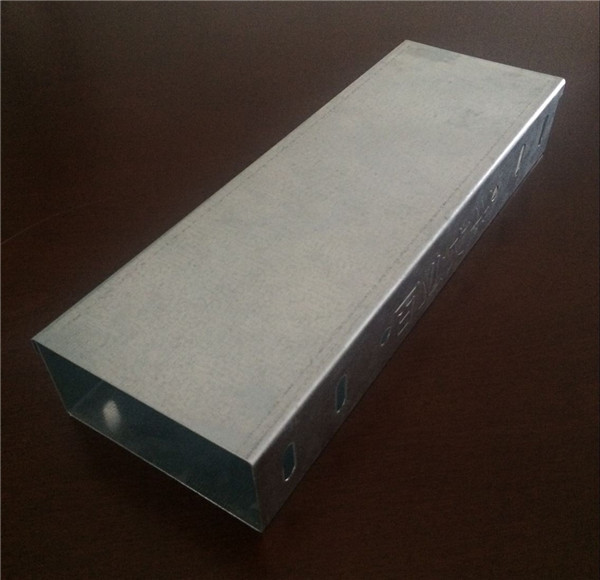

1.槽式
2.托盤式
3.梯級式
2，按表面處理分：
1.冷鍍鋅及鋅鎳合金
2.噴塑
3.噴漆
4.熱鍍鋅
三、使用環境：
1.戶內使用
2.海拔高度不超過1000米
3.環境溫度-25℃~45℃
四、執行標準：
1.JB/T10216-2000《電控配電用電纜橋架》
2.企業標準：Q/321182AEG001-1997
3. QB/T1453-92電纜橋架
4. JB/T6743-93戶內戶外鋼制電纜橋架防腐環境技術要求
5. DB32/144-1996電纜用防火槽合標準適用范圍：有于工業與民用建筑室內外、高低壓輸配電工程的電纜橋架。
五、技術條件：
1、正常使用條件：
1.安裝地點的海拔高度不超過2000米。
2.不同氣候的環境選用不同氣候環境等級的參數、按溫度、濕度、防火等情況選定。
2、特殊使用條件：
1.敷設在不同化學腐蝕環境：鹽霧、硫化氫、氯化氫等。
2.敷設在消防線路中。
3.敷設在海拔2000米以上。
3、電纜橋架的結構要求：
1.防護等級：
無孔托盤（槽式）戶內不低于IP30 戶外不低于IP33
2. 防護等級：
耐火橋架 戶內不低于IP40 戶外不低于IP44 材料應符合自身的相關標準 鋼制宜采用冷軋鋼板GB/T700-1988GB/T11253 鋁制 GB/T3880和GB/6892 玻璃鋼 GB/T15568 耐火橋架 GB8624-1997中B級
3.常用規格：
高 40 50 60 80100 150 200
寬 60 80 100 150 200 250 300 400 500 600 800 1000 1200
4.板材厚度：
鋼制橋架允許最小板厚： 寬B 允許最小板厚&B1＜00 1.0 100≤B＜150 1.2 150≤B＜400 1.5 400≤B≤800 2.0 800＜B＜1000 2.51000＜B＜1200 3.0 連接片的厚度至少按橋架同等板厚選用也可選厚一個等級蓋板的板厚可以按橋架的厚度選低一個等級
5.直通的長度：
L=2000 L=3000 L=4000 L=6000 L=8000
