一、橋架結構：

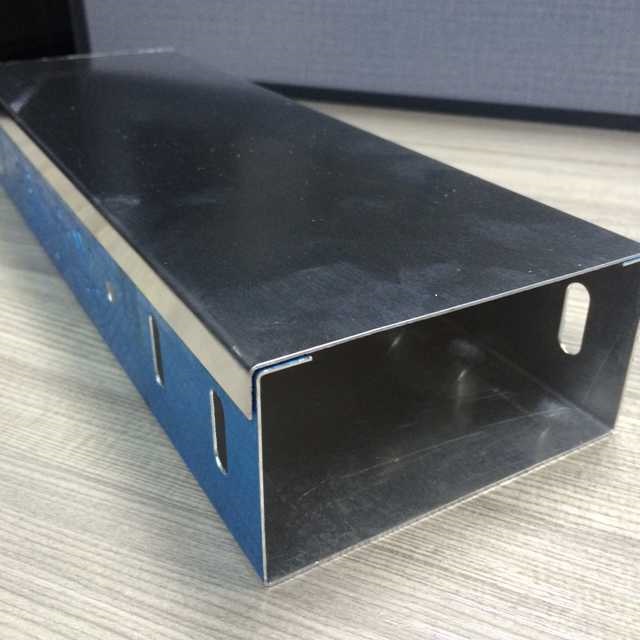

1，電纜橋架分為槽式、托盤式和梯架式等結構,由支架、托臂和安裝附件等組成。(參見圖1所示),選型時應注意橋架的所有零部件是否符合系列化、通用化、標準化的成套要求。
2，建筑物內橋架可以獨立假設,也可以附設在各種建(構)筑物和管廊支架上,應體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架,如果是在鄰近海邊或屬于腐蝕區,則材質必須具有防腐、耐潮氣、附著力好,耐沖擊強度高的物性特點。
3，為了減輕重量還可以采用鋁合金電纜和玻璃鋼橋架,其外形尺寸,荷載特性均與鋼質橋架基本相近,由于鋁、鋼比重不同(a1=2.7,fe=7.86)按重量計算,鋁鋼之比約為1：3,根據兩種材質的市場價折算。
4，鋁合金橋架的造價費用較之同類鍍鋅鋼橋價要高出1.5~2.0倍,鋁合金橋架具有美觀,重量輕、安裝方便等優點,近年來,鋁合金橋架已在有的工程中加以應用。
二、橋架荷載及荷載特性：
1、電纜橋架的荷載：
1.電纜橋架的荷載分為荷載、動荷載和附加荷載。靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度,按電纜敷設的不同路由分別列表統計。動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。
2.對于輕型電纜橋架,一般不考慮動荷載,即不允許在橋架上站(行)人,如果需要考慮站人,則應將跨距適當縮小。附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載,它與安裝場所的地區自然氣象條件和帶電體的性質有關,設計中應根據各種條件加以計算。
2、選用橋架的步驟：
1.確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。
2.計算每層電纜的均布荷載(kn/m2),初步確定橋架的型號、規格。
3.按最大的電纜總均布荷載值來驗算橋架強度。驗算式如下：
q使用=q1 q2
式中：q1--電纜的均布荷載（各層的均布荷載中取最大值）（kn/m2），均布荷載是托盤、梯架或電纜槽的荷載。
q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載（kn/m2）,q2值的計算，人的重量一般按p=90kg計。
4，按最大彎距相等的條件折算：
令pι/4=q2ι2/8則q2=2p/ι
∵p=90kg
∴q2=180/ι
式中：p--1人的荷載
ι--1個支撐點間距(若支點間距不等時取最大值)(m)
q2--1人的等效均布荷載(kg/m)
根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。
5，撓度：
