電纜橋架分類和安裝

發布時間：2018-09-10 11:47:57?? 點擊次: ?? 東莞雷正電纜橋架有限公司

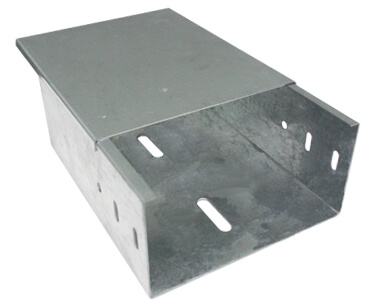

1.托盤式電纜橋架

托盤式電纜橋架是石油、化工、輕工、電訊等方面使用最廣泛的一種。它具有重量輕、載荷大、造型漂亮、結構簡略、裝置便利等長處。它即適用于動力電纜的裝置，也適合于操控電纜的敷設。

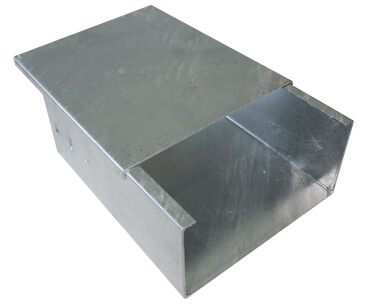

2.槽式電纜橋架

槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通訊電纜、熱電偶電纜及其他高活絡體系的操控電纜等。它對操控電纜的屏蔽攪擾和重腐蝕中環境電纜的防護都有較好的作用。
?

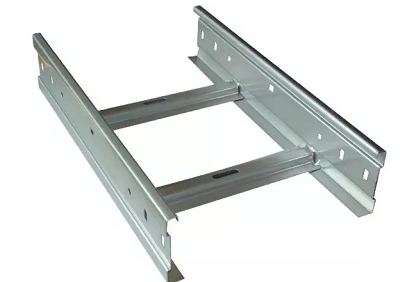

3.梯式電纜橋架

梯級式電纜橋架是依據國內外有關材料而改善規劃的。它具有重量輕、成本低、造型別具、裝置便利、散熱、透氣好等長處。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

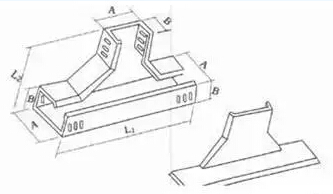

4.組合式電纜橋架

組合式電纜橋架是一種新式橋架，是電纜橋架系列中的第二代產品。它適用各項工程、各種單位、各種電纜的敷設，它具有結構簡略、裝備靈敏、裝置便利、方式新穎等特色。組合式電纜橋架只需選用寬100、150、200mm的三種基型就可以組成您所需求尺度的電纜橋架，它不需出產彎通、三通等配件就可以依據現場裝置恣意轉向、變寬、分引上、引下。在恣意部位、不需求打孔、焊接就可用管引出。它既可便利工程設計，又便利出產運送、更便利裝置施工，是現在電纜橋架中最抱負的產品。

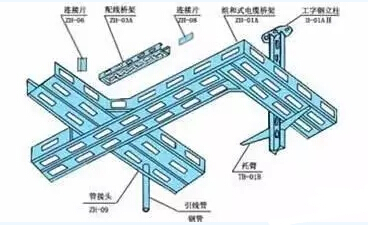

5.大跨距電纜橋架

當時大跨距電纜橋架一般是由拉擠玻璃鋼型材拼裝而成，適用于電力電纜、操控電纜、照明電纜及配件等。與鐵制橋架比較，具有運用壽命長（一般規劃壽命為二十年）、裝置便利且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，乃至更長）、切開便利、不需保護等優越性。

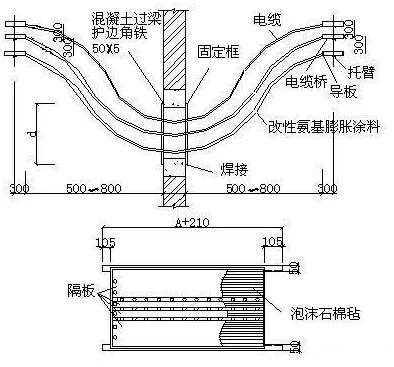

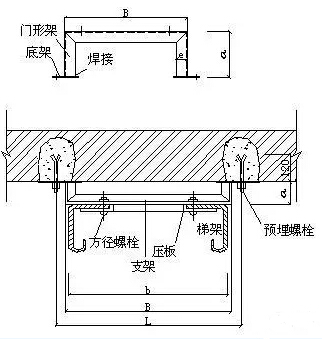

電纜橋架安裝要求

（1）槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的斜度不得小于1/100。?

（2）電纜橋架與用電設備交越時，其間的凈距不小于0.5m。

（3）兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。

（4）在平行圖上繪出橋架的路由，要注明橋架起點、結尾、拐彎點、分支點及升降點的坐標或定位尺度、標高，如能制作橋架敷設軸側圖，則對資料計算將更準確。直線段：注明全長、橋架層數、標高、類型及標準。拐彎點和分支點:注明所用轉彎接板的類型及標準。升降段：注明標高改變，也可用部分大樣圖或剖面圖表明。

（5）在平行圖上繪出橋架的路由，要注明橋架起點、結尾、拐彎點、分支點及升降點的坐標或定位尺度、標高，如能制作橋架敷設軸側圖，則對資料計算將更準確。直線段：注明全長、橋架層數、標高、類型及標準。拐彎點和分支點:注明所用轉彎接板的類型及標準。升降段：注明標高改變，也可用部分大樣圖或剖面圖表明。

（6）電纜引下點方位及引下方法，一般來說，大批電纜引下可用筆直彎接板和筆直引上架，少數電纜引下可用導板或引管，注明引下方法即可。

（7）電纜橋架宜高出地上2.2米以上，橋架頂部距頂棚或其它障礙物不該小于0.3米，橋架寬度不宜小于0.1米，橋架內橫斷面的填充率不該超越50%。
?
（8）電纜橋架內纜線筆直敷設時，在纜線的上端和每距離1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每距離3~5米處進行固定。

（9）在吊頂內設置時，槽蓋敞開面應堅持80毫米的筆直凈空，線槽截面利用率不該超越50%

（10）布放在線槽的纜線能夠不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不穿插，纜線不該溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。筆直線槽布放纜線應每距離1.5米固定在纜線支架上。
?
（11）在水平、筆直橋架和筆直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎距離不宜大于1.5米，扣距離應均勻，松緊適度。

（12）橋架水平敷設時，支撐距離一般為1.5-3m，筆直敷設時固定在建筑物構體上的距離宜小于2m。電纜橋架型式及種類的挑選及鋪設標準。

（13）要求橋架防火的區段，有必要選用鋼制或不燃、阻燃資料。
