電纜橋架規格型號說明書

一、電纜橋架介紹

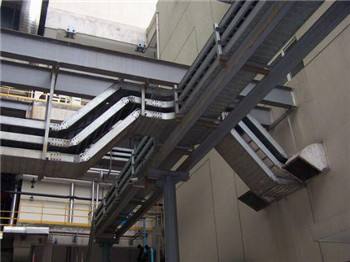

電纜橋架在建筑業已經非常多的地方在使用了，它能夠有效的保護電纜電線不受外界因素而損壞，幾乎我們?cè)谕饷娴牡叵峦＼噲觥⒊小⒕频甑鹊胤教ь^一看都可以看到電纜橋架的身影，主要由支架、托臂和安裝附件組成。橋架既可獨立架設安裝，也可以敷設在建筑物和管廊支架上。

二、電纜橋架型號介紹

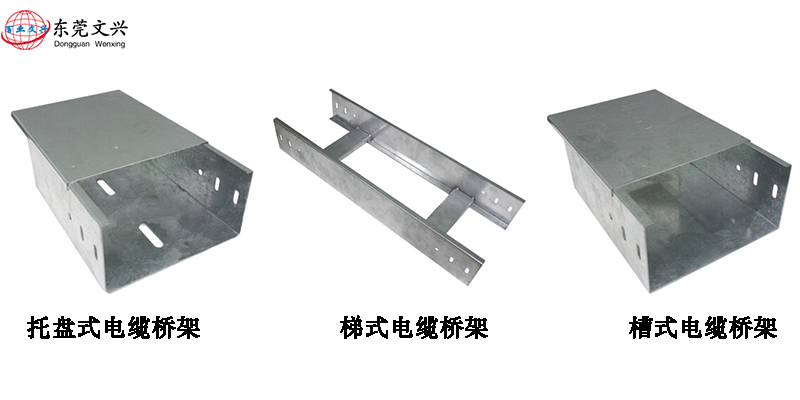

橋架主要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。

• 梯式電纜橋架：它的外形跟梯子沒有什么區別，中間焊了橫桿來加固支撐使得重量輕、成本低、承受能力極強、透氣性好。
• 槽式電纜橋架：槽式橋架是一種全密封型的橋架，它的外觀跟一個盒子一樣，它的屏蔽性能非常的好，一般用于敷設電纜。
• 托盤式電纜橋架： 托盤式電纜橋架則是半密封型橋架，它跟槽式電纜橋架的外觀差不多，他底部打孔，用于散熱。

三、電纜橋架材質介紹

橋架主要材質可以分為三種：鍍鋅橋架、不銹鋼橋架、鋁合金橋架

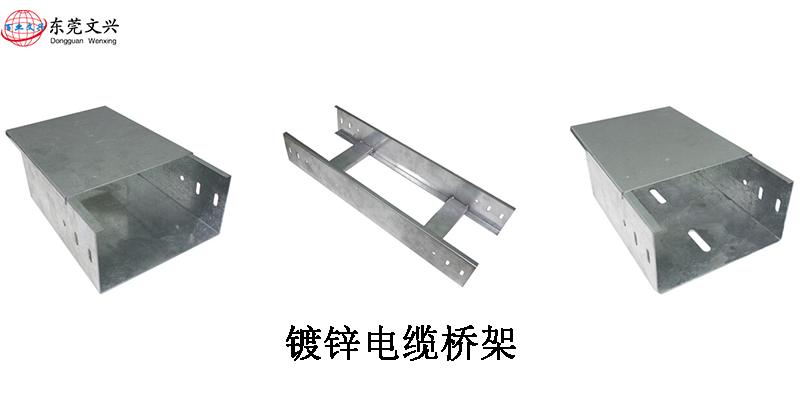

• 鍍鋅橋架：成本最低的一種電纜橋架，但耐腐蝕性能相對較差，通常用于室內安裝

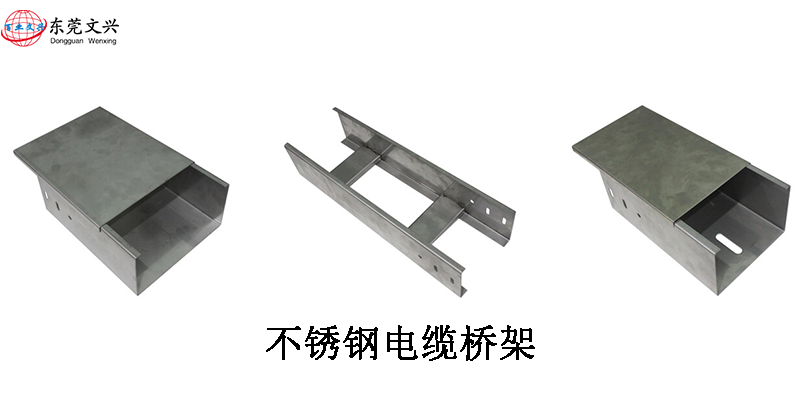

• 不銹鋼橋架：采用304不銹鋼制作成的電纜橋架，它的硬度非常高，而且抗腐性非常的強。

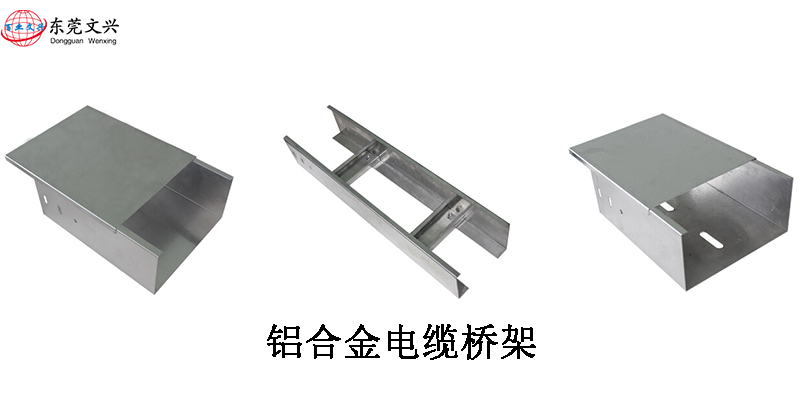

• 鋁合金橋架：它結構簡、式樣新、載荷大、重量輕、耐腐蝕、壽命長、安裝便、在沿海臨霧地區、高濕度和有腐蝕性的環境中，更能顯示出鋁合金電纜橋架的獨特抗腐蝕性能。

四、電纜橋架表面處理介紹

橋架的主要表面處理方式分為：防火橋架、熱鍍鋅橋架、噴塑橋架三種主要表面處理

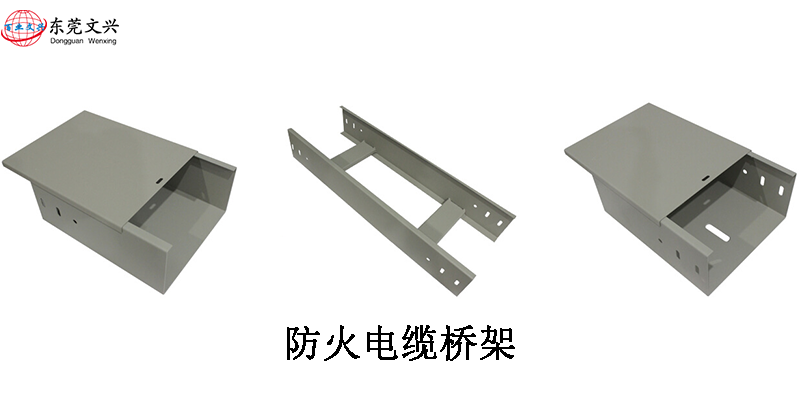

• 防火橋架：在橋架上面噴涂一次防火涂料，在遇火后不會燃燒，從而阻斷火勢蔓延。

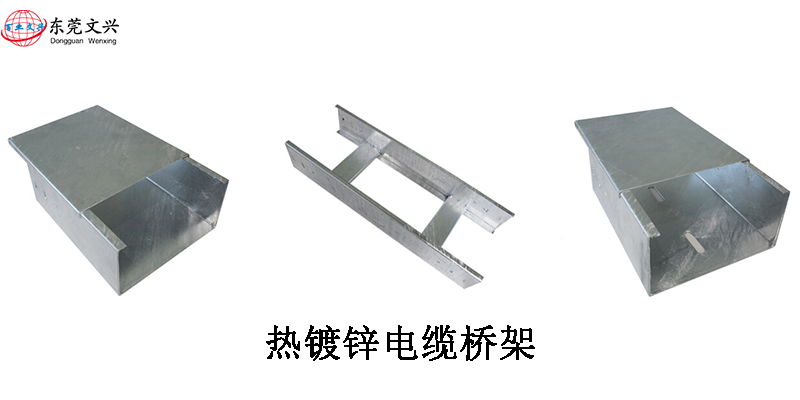

• 熱鍍鋅橋架：熱鍍鋅橋架又被稱為熱浸鋅橋架，熱鍍鋅橋架比鍍鋅橋架的壽命要長，無論是硬度還是耐沖擊，熱鍍鋅是占絕對優勢的。當然熱鍍鋅橋架的成本較高。

• 噴塑橋架：用原材料電鍍鋅橋架經過靜電噴塑加工而成，主要特點是：增強抗腐蝕力、耐老化、增高附著力、還可以自選自己喜歡與建筑設計相搭的顏色作為橋架外表樣式。

五、電纜橋架規格厚度參考

不少消費者在選購橋架的時候，不清楚自己應該選什么規格的電纜橋架，橋架的規格厚度主要是看置放電纜的重量和數量，下面為大家提供一些市面上常用的電纜橋架規格型號作為參考：

橋架的厚度有兩種標準：國家標準和行業標準（以下稱為國標與非國標）

• 國標指所使用橋架規格必須是國家制定的厚度標準的要求，符合國家標準的橋架在穩定性和安全性會有保障。
• 非國標屬于行業標準，如果橋架承載電纜重量不是很重選擇非國標會更加的實惠。
• 國標和非國標在安全性上區別并不大，橋架厚度主要是根據需要承載的重量來確定的，除非施工方對橋架厚度有硬性標準就需要根據指定厚度購買。

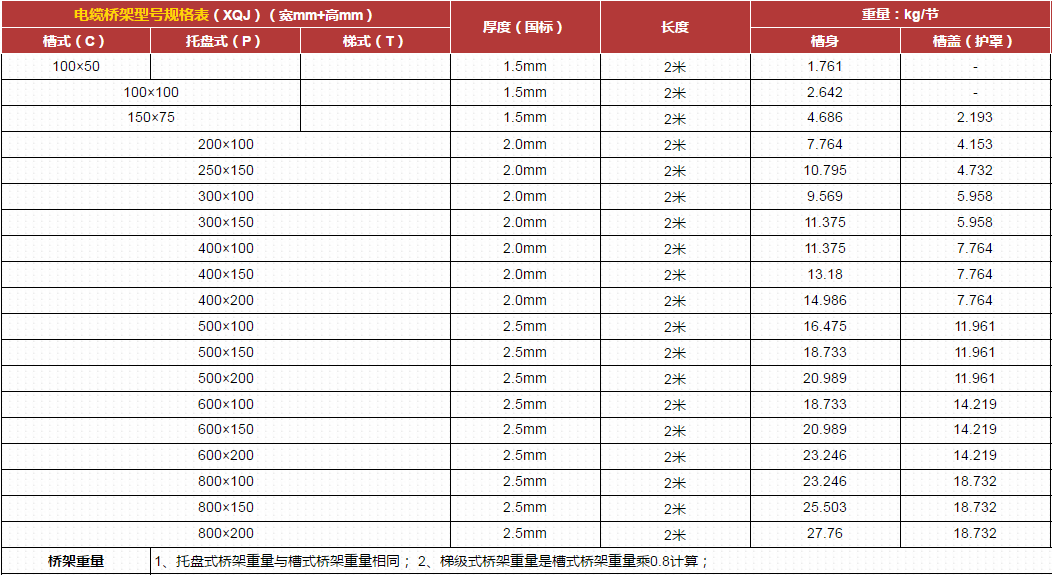

規格適用于：槽式橋架(C)、梯式橋架（T）、托盤式橋架（P）

非標厚度：0.8mm、1.0mm、1.2mm

國標厚度：1.5mm、1.8mm、2.0mm、2.5mm、3.0mm

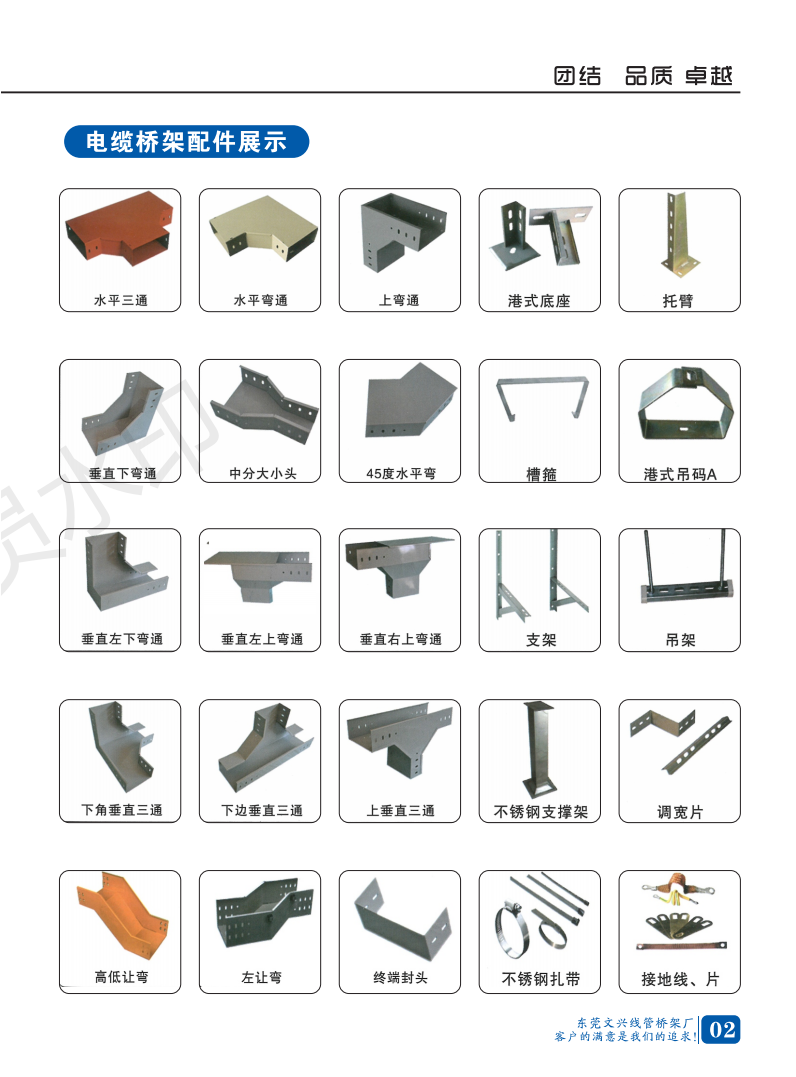

六、橋架配件展示
